高速インライン測定で不良予測し、事前対策や工程・公差の見直しから部品コストダウンや工数削減を実現
製品説明
RaptorEye2はアーム型測定機で実績を積んだ、自社開発の高速非接触センサーです。

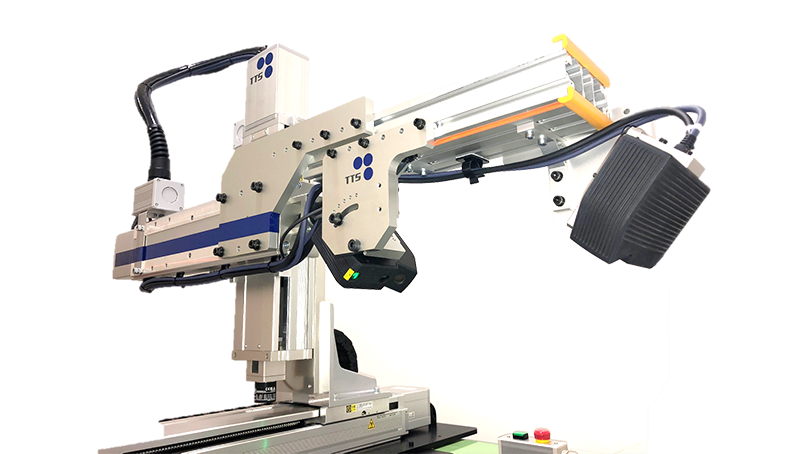

このRaptorEye2をスライド型アクチュエータに搭載し、自動で非接触スキャンします。単にインライン測定するだけでなく測定データから改善やコストダウンを導き出すシステムです。
製品の特長
作業員が目視検査されている工程などを自動化し、省人化やレポート等記録も自動化します。
対象物に合わせた最適なシステムをご提案しますが、主なラインナップは下記３パターンです。

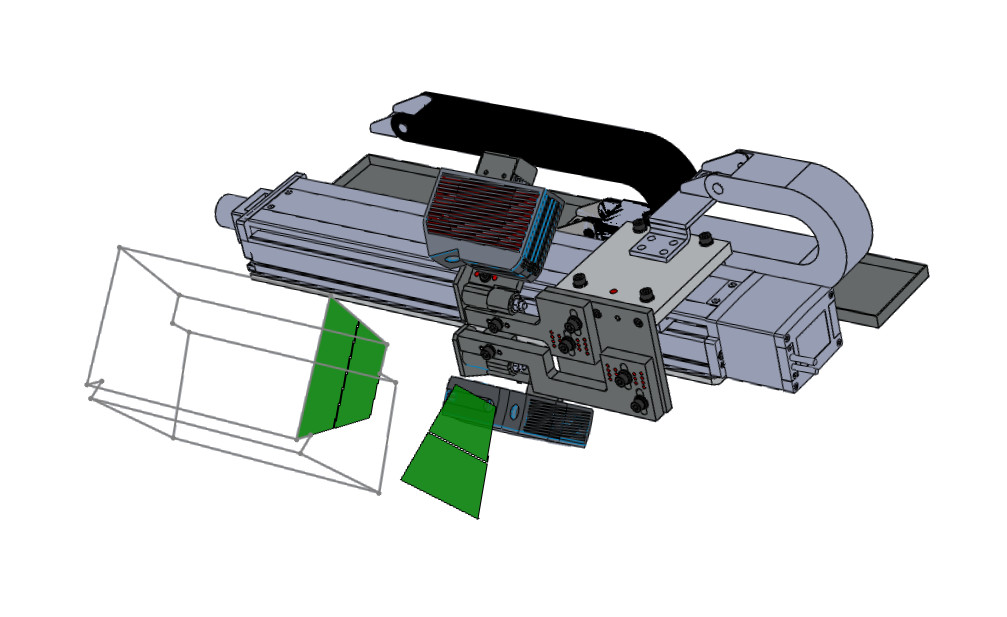

Single

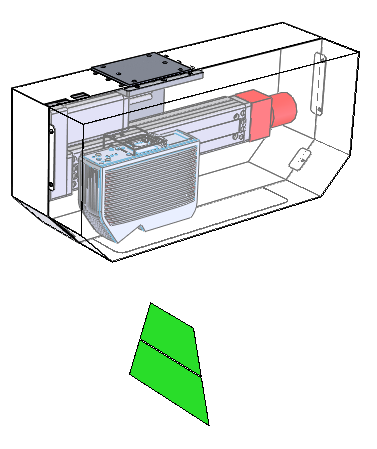

想定ワーク：小型の平面的な形状のもの。板金パネル・樹脂成形部品など。ロボットにSingleユニットを搭載すれば大きいワークの管理ポイントの測定も可能です。
測定範囲：L150（最大1500）×W120×D120
導入すべき事例：現在検査未実施の工程・目視検査工程・突発の不良が発生している工程
Dual-V

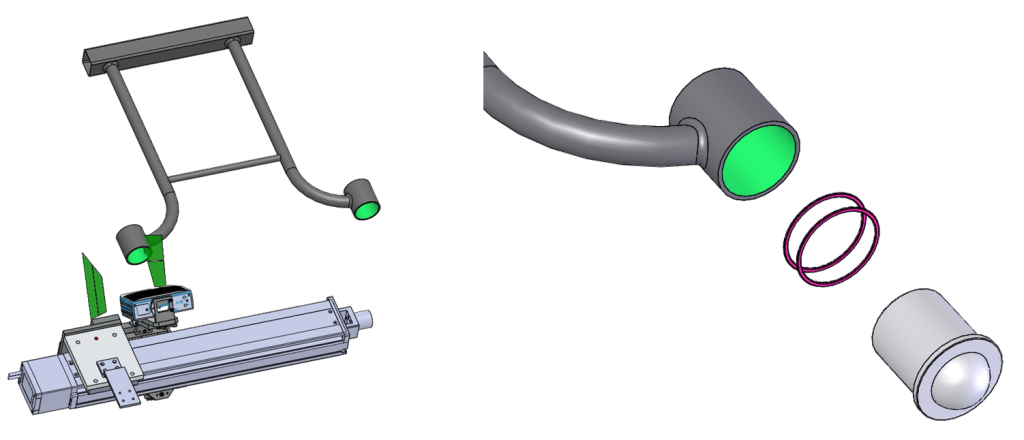

想定ワーク：板金パネル、溶接構造部品など大型で奥まった形状の部品
測定範囲：L450（最大1500）×W160×D120
導入すべき事例：現在検査未実施の工程・目視検査工程・突発の不良が発生している工程・公差の厳しい溶接構造部品を製造している工程
3-axis

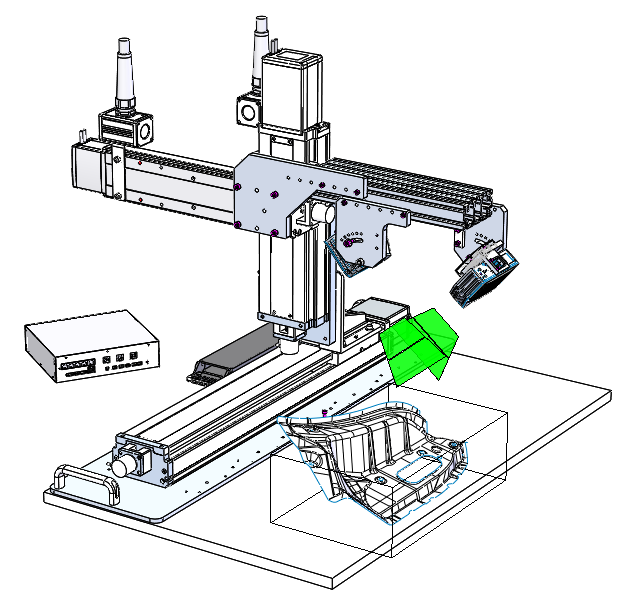

想定ワーク：中型の板金パネル、溶接構造部品、樹脂成形品
測定範囲：L450（最大1500）×W300×D160
導入すべき事例：現在検査未実施の工程・目視検査工程・突発の不良が発生している工程
関連動画
導入効果
- 傾向管理が可能となり、不良を予測し計画的に事前対策が可能。
- 溶接構造部品の管理ポイントのみスキャンし、離れた部位の寸法検査の自動化。マスター部品との差分を求め、シム挿入するなど設計方針を見直すことで部品の公差を下げ、組付け後の検査を同じ装置で実施することが可能。

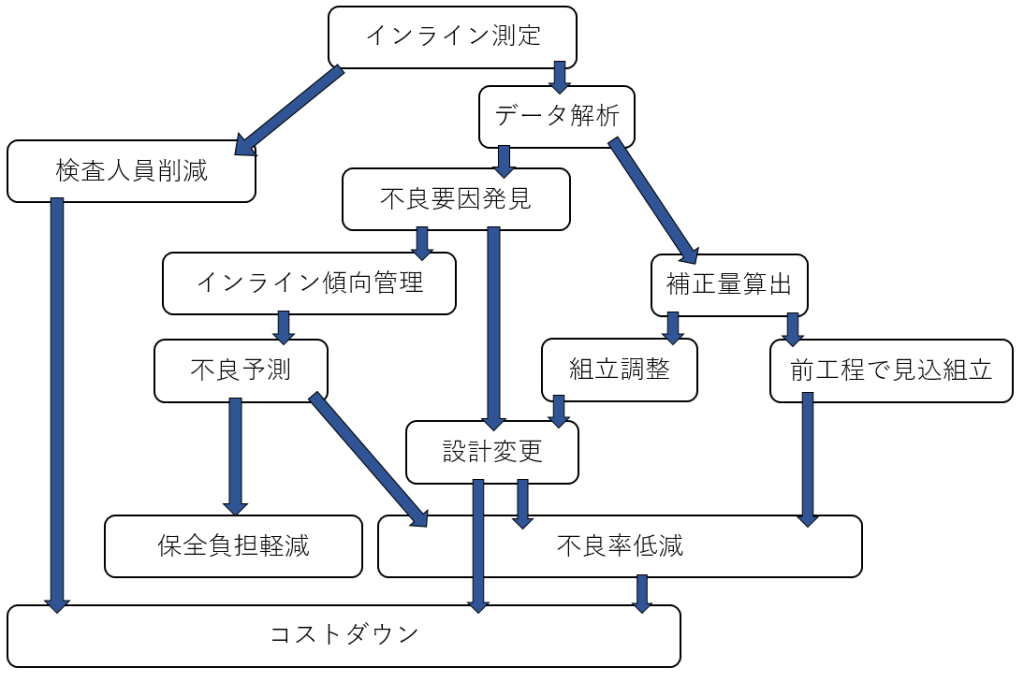

- 自動化による人員削減だけでなく、測定することで製品のコストダウンに寄与します。
製品の仕様
| センサースペック | |||||
|---|---|---|---|---|---|
| サイズ | 69（W）×113（D）×145（H)mm | ||||
| 重量 | 約550g | ||||
| 測定深度 | ±60mm | ||||
| スタンドオフ | 200mm | ||||
| Xピッチ | 0.06～0.1mm | ||||
| 視野長（幅） | 86～160mm | ||||
| ポイント数/ライン | 1668ポイント/ライン | ||||
インライン設備とのインターフェイス：デジタルIO・PLC通信
データの出力：PSL形式
解析ソフトウェア：3D-Magic REGALIS・PolyWorksに対応
