板金の歪みと板厚を現場で短時間かつ正確に解析
製品説明
AutoGrid comsmartシステムは、成形されたパネルの歪解析を行うシステムです。
成形前の板金にあらかじめ作成された格子パターンを、成形後にCCDカメラで撮影することにより、その変形量を計算し、板金の板伸び率、歪みを始めとする各種解析を実施します。

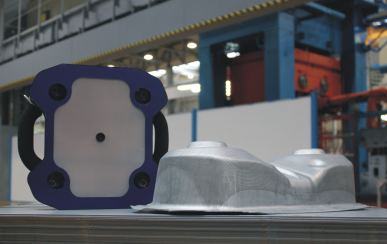

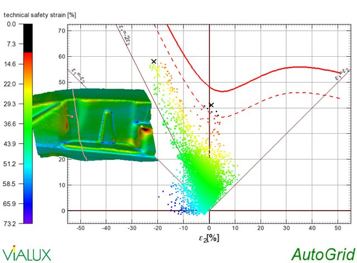

4つのCCDカメラが取り付けられている軽量モバイル測定ヘッドにより1ショット撮影し、グリッドの交点の3D座標計算後、専用ソフトウェアで歪み量、板金厚の減少率、FLC（成形限界曲線）の情報を含めたFLD（成形限界図）を構築し、パネルの成形性を解析することができます。
製品の特長
- ワイヤレスで動作する想定ヘッド

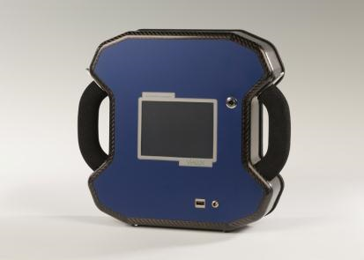

- 測定ヘッド上のタッチパネルを使い、手元で簡単操作
- 軽量化された測定ヘッドで操作性が飛躍的に向上
- 4つのCCDカメラによる同時撮影により測定が簡単（ボタン一つで測定が完了）
- 専用ソフトウェアにより簡単に歪解析が可能
- 各測定データをつなげることにより全体の歪傾向の解析が可能
- 測定ごとのキャリブレーションが不要
製品の仕様
| カメラ解像度 | 5M（カメラ1つあたり） |
|---|---|
| タッチスクリーンサイズ | 5.8インチ |
| 測定範囲 | 340mm x 390mm（1ショットあたり最大） |
| 焦点距離調整用レーザー | クラス2 |
| センサー重量 | 2.9kg |
| センサーサイズ | 315mm x 315mm x 80mm |
| 計測時間 | 1/100秒 |
| 3次元計測時間 | 1分あたり15000点 |

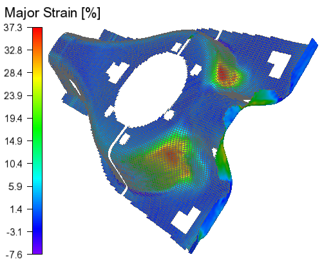

| 結果表示パターン | 歪カラーマップ・歪断面解析・成形限界図（FLD）・成形限界曲線（FLC） |
| 計測可能な数値 | 公称ひずみ、真ひずみ、ミーゼス相当ひずみ、板厚、板厚減少率、グリッドの交点座標（x,y,z） |
| 出力可能形式 | ASCII、AutoForm、Pam-Stamp、LS-Dyna、STL、AutoCAD |
