板金の歪み・板厚解析

課題

プレス成形品の危険部位の歪み量や板厚減少率などを素早く解析し、不具合品（割れなど）が発生する前に傾向を把握して金型を修正したい。

ご提案内容

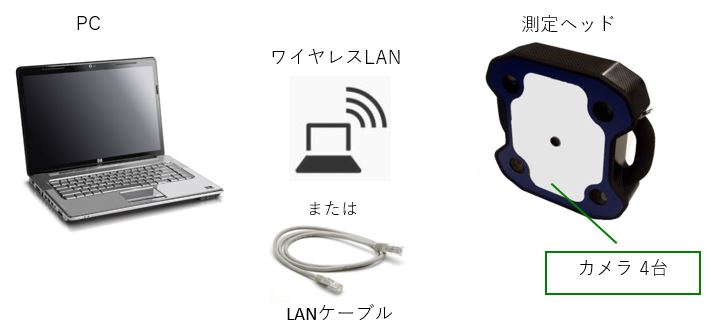

AutoGrid comsmartシステムは、成形されたパネルの歪解析を行うシステムです。従来のスクライブド・サークル・テストを非接触で行うことが可能です。成形前の板金にあらかじめ作成された格子パターンを、成形後にCCDカメラで撮影することにより、その変形量を計算します。測定ヘッドにはCCDカメラが4台搭載されているため、1ショットのみで解析を行うことができます。主に次の解析を可能にします。
